Thiết bị xử lý không khí và HVAC phòng sạch
Máy trao đổi nhiệt tấm và khung

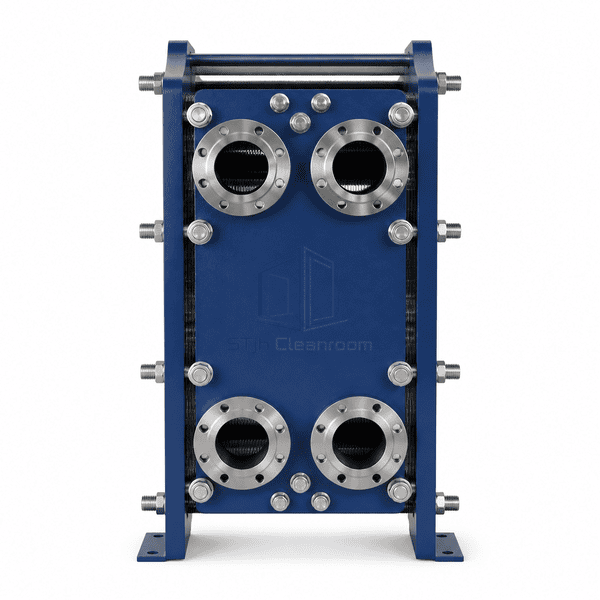

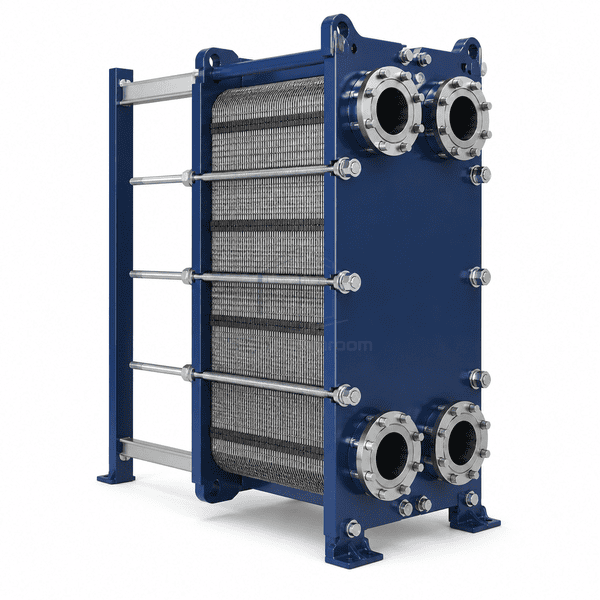

A compact counter-current heat exchanger that separates two hydronic circuits through a removable pack of corrugated stainless steel plates.
- Compact Counter-Current Transfer
- Expandable Plate Pack
- Accessible Gasketed Channels
- Hydraulic Circuit Separation
Giới thiệu Sản phẩm

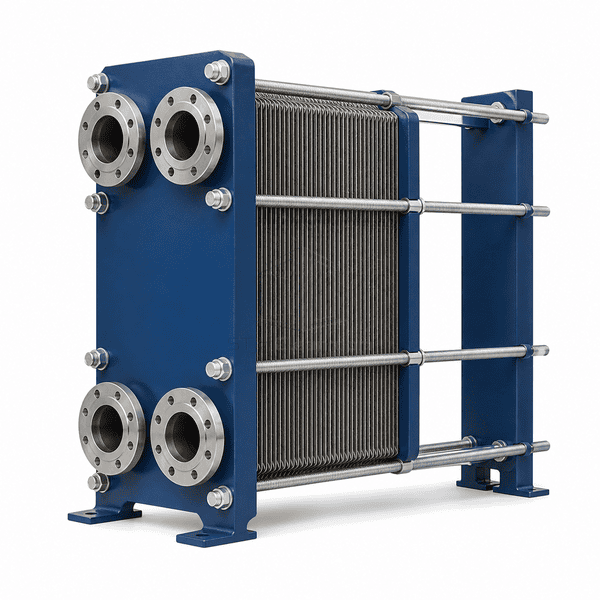

Corrugated stainless plates are compressed between a fixed frame and a movable pressure plate to create alternating hot and cold channels. Elastomer gaskets direct each fluid through its assigned channels without mixing. Turbulent counter-current flow supports close temperature approach in a much smaller footprint than many shell-and-tube arrangements, while loosening the tie bolts opens the pack for inspection or capacity changes.
Các tính năng chính
Alternating gasketed channels keep building water separate from clean process, glycol or heat-recovery circuits.

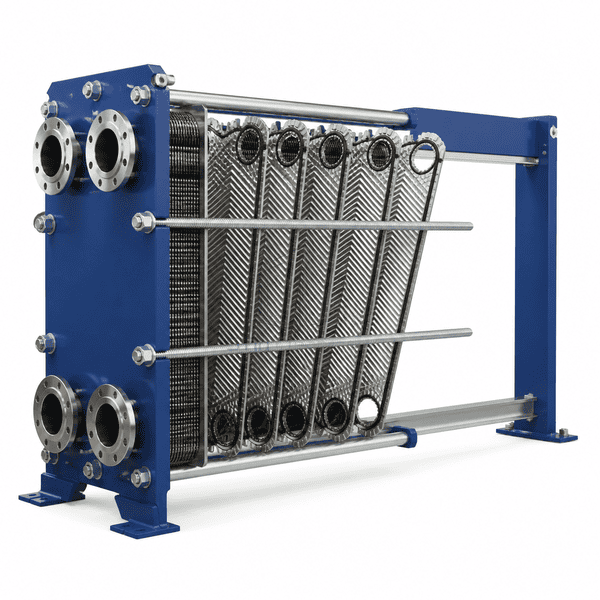

The plate pack can be opened for mechanical cleaning and individual plate or gasket replacement.
Additional compatible plates increase surface area without replacing the main frame.
Các mối quan tâm về sản phẩm của khách hàng
A hydronic interface must transfer the design load with low approach temperature while keeping unlike water circuits isolated.
A shell-and-tube exchanger consumes excessive plantroom space.Thin corrugated plates concentrate a large transfer area inside a narrow frame.
One dirty circuit contaminates a clean secondary water loop.Independent gasketed channels maintain physical separation between the two fluids.
Future load expansion makes a fixed exchanger undersized.The frame can accept additional plates within its tightening-bolt capacity.
Deposits reduce performance but the transfer surface is inaccessible.Releasing the tie bolts exposes both sides of every removable plate for cleaning.
Các ứng dụng điển hình
Cleanroom chilled-water isolationHeat-recovery water loopsDistrict-cooling interface stationsProcess-water temperature controlBoiler and low-temperature hot-water separation
Thông số kỹ thuật
Representative construction data for a commercial HVAC gasketed plate exchanger are provided below.
| Vật liệu lõi | Corrugated AISI 304 or 316 stainless steel plate pack with elastomer gaskets |
|---|---|
| Độ dày bảng điều khiển | 0.4-0.7 mm heat-transfer plate thickness |
| Chiều rộng hiệu quả | 250-1200 mm plate and frame width |
| Chiều dài tối đa | Up to 2400 mm frame depth along the plate-pack compression axis |
| Thép đối mặt với độ dày | 12-40 mm carbon-steel fixed and pressure plates |
| Mật độ lõi | Approximately 7900-8000 kg/m³ for stainless heat-transfer plates |
| Độ dẫn nhiệt | Approximately 14-16 W/(m·K) for austenitic stainless plate material |
| Kết thúc bề mặt | Pressed stainless plate surface with epoxy-painted carbon-steel frame |
| Loại khớp nối | Gasketed alternating plate channels compressed by bolted tie rods with flanged ports |
| Tùy chỉnh | Có sẵn dựa trên ứng dụng dự định và môi trường hoạt động. |
Các tùy chọn có sẵn
AISI 304, AISI 316 or titanium platesEPDM, NBR or high-temperature gasket materialsSingle-pass or multi-pass channel arrangementInsulation cover, drip tray and expandable plate count
Planning a Gasketed Plate-and-Frame Heat Exchanger specification?
Gửi cho chúng tôi kích thước của bạn, điều kiện lắp đặt, mục tiêu hiệu suất và bề mặt yêu cầu hoàn thiện.
