อุปกรณ์ HVAC และอุปกรณ์จัดการอากาศในห้องสะอาด
ปั๊มหมุนเวียนน้ําร้อน
A compact vertical in-line centrifugal pump that maintains heating-water flow through AHU coils, reheat circuits and hydronic terminal branches.
- In-Line Pipe Installation
- Compact Plantroom Footprint
- Efficient Vertical Motor
- Serviceable Pump Cartridge
การแนะนําสินค้า

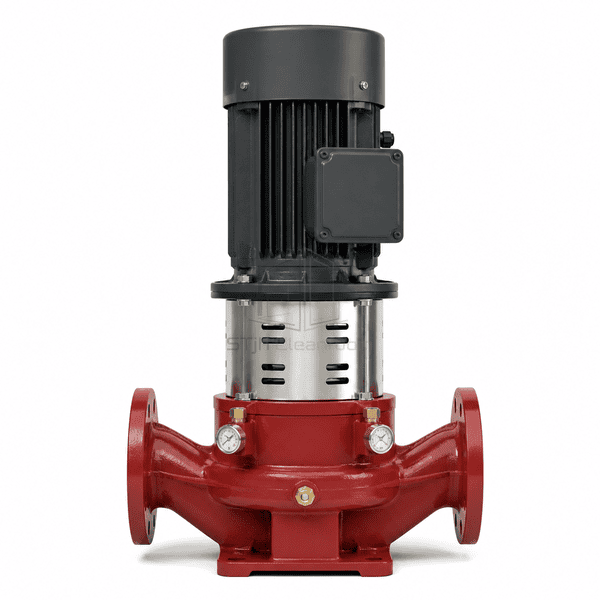

The vertical in-line pump places suction and discharge flanges on a common centerline so it can be installed directly in a heating-water header. A close-coupled motor and removable rotating cartridge reduce floor space compared with base-mounted equipment. The cast-iron body and mechanical seal are selected for closed hydronic water, while optional speed control maintains differential pressure as control valves modulate.
คุณสมบัติที่สําคัญ
Vertical motor placement uses little floor area and keeps the rotating assembly accessible from above.

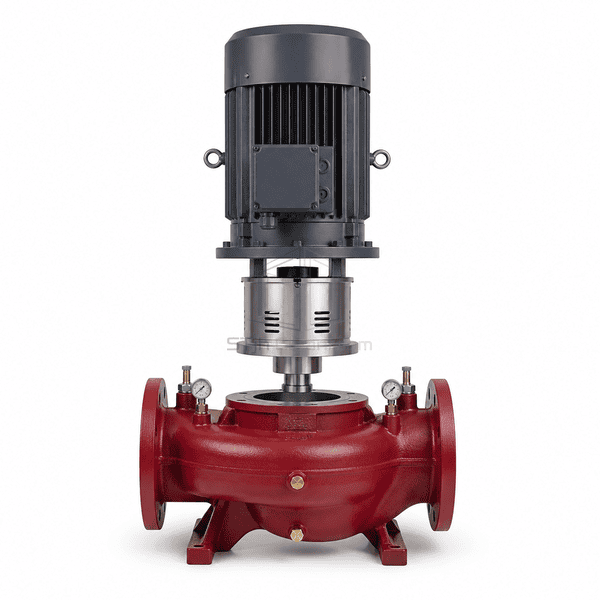

A removable cartridge permits motor, coupling and seal service without removing the pump body from pipework.
Integrated variable-speed control can maintain pressure, temperature differential or scheduled circulation.
ความกังวลของลูกค้าเกี่ยวกับผลิตภัณฑ์
Heating loops need dependable circulation in crowded plantrooms without excessive pressure or standby heat loss.
A base-mounted pump consumes valuable mechanical-room floor space.The in-line body supports a vertical motor directly above the pipe centerline.
Constant flow creates valve noise when many zones close.Speed control reduces pump head as heating demand falls.
Seal maintenance normally requires draining and cutting the header.The top pull-out cartridge leaves the flanged red pump body installed.

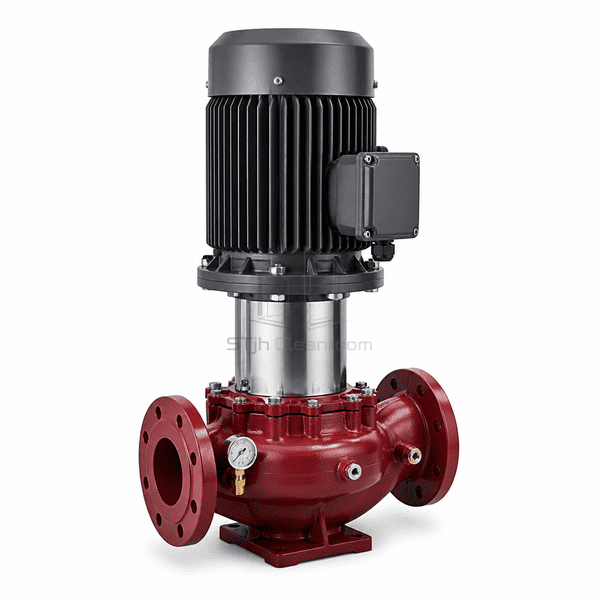

Hot water transfers heat into nearby electrical components.A ventilated coupling section separates the motor from the hot volute.
การใช้งานทั่วไป
Cleanroom AHU hot-water coilsTerminal reheat loopsHospital heating-water branchesLaboratory perimeter heatingHeat-recovery circulation circuits
พารามิเตอร์ทางเทคนิค
Common physical ranges for a commercial vertical in-line hydronic pump are shown below.
| วัสดุหลัก | Cast-iron in-line body with stainless shaft and bronze or stainless impeller |
|---|---|
| ความหนาของแผง | 6-12 mm integral mounting-foot and motor-bracket thickness |
| ความกว้างที่มีประสิทธิภาพ | 200-650 mm flange-to-flange width |
| ความยาวสูงสุด | Up to 1600 mm overall pump-and-motor plan length |
| ความหนาของเหล็กหันหน้า | 1.2-2.0 mm perforated coupling guard |
| ความหนาแน่นหลัก | Approximately 7000-7300 kg/m³ for cast-iron in-line pump-body material |
| การนําความร้อน | Approximately 45-55 W/(m·K) for cast-iron pump body |
| เสร็จสิ้นพื้นผิว | Heat-resistant red epoxy coating with passivated fasteners |

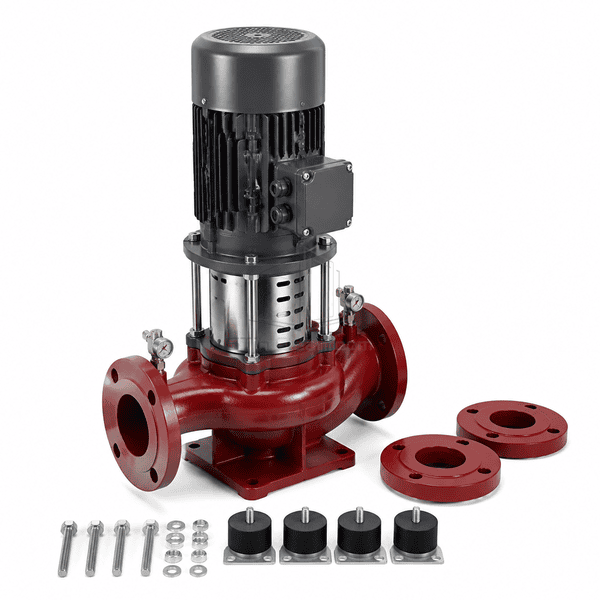

| ประเภทร่วม | Equal in-line flanged ports with close-coupled removable motor cartridge |
| การปรับแต่ง | สามารถใช้ได้ตามแอปพลิเคชันที่ตั้งใจไว้และสภาพแวดล้อมการทํางาน |
ตัวเลือกที่มีอยู่
Single-head or twin-head pumpIntegrated variable-speed motorBronze or stainless impellerMechanical-seal combinations for glycol and elevated temperature
Planning a Hot-Water Circulation Pump specification?
ส่งมิติของคุณเงื่อนไขการติดตั้งเป้าหมายประสิทธิภาพและผิวที่ต้องการ
