Dụng cụ kiểm tra và xác nhận phòng sạch
Ống Pitot

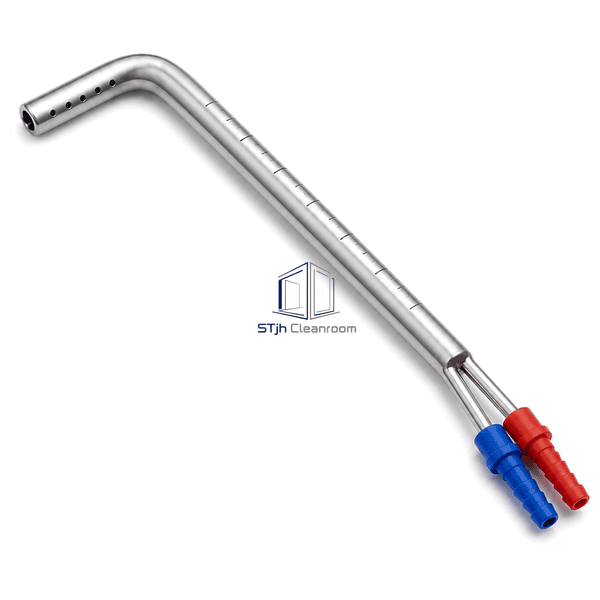

A stainless steel L-type Pitot-static tube with separate total and static pressure connections for duct velocity traverses and ventilation balancing.
- Concentric total and static pressure sensing.
- Etched depth marks for systematic duct traverses.
- Durable slender stainless construction.
Giới thiệu Sản phẩm
This Pitot tube uses a forward-facing impact opening and circumferential static ports to develop velocity pressure without electrical sensing elements. Its slender stainless shaft enters duct access holes with limited blockage, while etched insertion marks help repeat probe depth across a traverse. Separate high and low connections attach to a micromanometer for velocity calculation.
Các tính năng chính
Stainless construction tolerates repeated duct insertion and cleaning.
Slender shaft minimizes blockage within the measured airflow.
Etched depth marks support repeatable traverse-point positioning.
Right-angle head aligns the impact opening with duct airflow.
Separate color-coded hose connections reduce polarity mistakes.
Các mối quan tâm về sản phẩm của khách hàng
Accurate duct airflow measurement requires pressure sampling at prescribed depths while keeping the sensing head aligned and minimizing obstruction of the air stream.
A single centerline reading may not represent the duct average.Etched depth markings support a defined multi-point traverse across the duct area.
Probe insertion can disturb flow in a small duct.The slender shaft and compact sensing head limit blockage at each point.
Reversed pressure tubing creates invalid negative velocity pressure.Separate color-coded total and static outlets clarify the connection to the micromanometer.
Duct probes are exposed to handling and repeated cleaning.All-stainless construction provides a durable, smooth and cleanable surface.
Các ứng dụng điển hình
Supply and exhaust duct traversesCleanroom ventilation balancingAir-handler airflow verificationIndustrial exhaust testingCommissioning of high-velocity duct systems
Thông số kỹ thuật
Typical stainless Pitot-static construction values are shown below; shaft length, geometry and connection tubing can be selected for duct size and process conditions.
| Vật liệu lõi | Corrosion-resistant 304 stainless steel concentric pressure tubes |
|---|---|
| Độ dày bảng điều khiển | Typically 0.5-0.9 mm tube wall thickness |
| Chiều rộng hiệu quả | Approximately 6-8 mm outside diameter at the probe shaft |
| Chiều dài tối đa | 350-1000 mm insertion lengths available |
| Thép đối mặt với độ dày | Typically 0.5-0.9 mm for the stainless sensing tube wall |
| Mật độ lõi | Approximately 7900-8000 kg/m³ for 304 stainless steel |
| Độ dẫn nhiệt | Approximately 16-17 W/(m·K) for 304 stainless steel |
| Kết thúc bề mặt | Smooth satin stainless steel with permanently etched insertion graduations |
| Loại khớp nối | Brazed concentric Pitot-static head with separate barbed total and static pressure outlets |
| Tùy chỉnh | Có sẵn dựa trên ứng dụng dự định và môi trường hoạt động. |
Các tùy chọn có sẵn
350, 500 or 1000 mm shaft lengthL-type or straight designEtched insertion scaleSilicone or silicone-free tubingCompression access fittingProtective storage tube
Planning a Pitot Tube specification?
Gửi cho chúng tôi kích thước của bạn, điều kiện lắp đặt, mục tiêu hiệu suất và bề mặt yêu cầu hoàn thiện.
